涂塑复合钢管也叫涂塑钢管，涂塑钢管是以钢管为基管，以塑料粉末为涂层材料，在其内表面熔融涂敷上一层塑料层，在其外表面涂敷上塑料层或其他材料防腐层的钢塑复合产品。

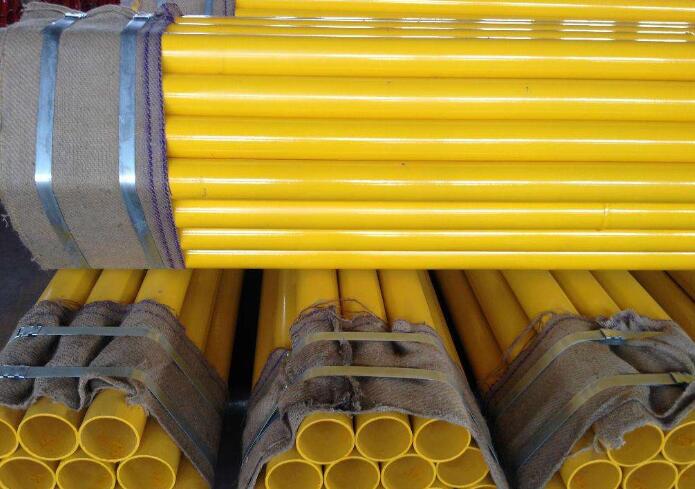

涂塑复合钢管

涂塑复合钢管主要型号分为：GS-—X-SP-T-EP、GS-—SP-T-EP、GS-—D-SP-T-EP(PE)、HY1-GEP-DN100、HY1-XEP-DN150



分类和型号规格

按涂覆形式分：

内涂覆钢管；内外涂覆钢管。

根据内涂层材料的不同分为：

聚乙烯涂层钢管；环氧树脂涂层钢管、内环氧外聚乙烯钢管、内环氧外三层结构聚乙烯钢管。

涂塑复合钢管分类

涂塑复合钢管分类



型号编制

产品型号由产品代号、涂覆材料代号、涂覆形式、公称通径、基管类别等组成。

基管类别：焊接钢管,H；无缝钢管，W。

公称通径（mm）

涂覆形式：内外涂覆，D；内涂覆：省略不标。

内涂覆材料代号：环氧树脂，EP。

自动喷水灭火系统用涂覆钢管。



示例：

ZSPT-EPD/150-H表示基管为焊接钢管、公称通径为DN150mm的环氧树脂内外涂覆钢管。




涂塑复合钢管型号

生产工艺介绍

涂塑复合钢管分为：热浸塑工艺，内外喷涂工艺，滚塑工艺，淋涂工艺，吸涂工艺，熔结缠绕工艺等。

热浸塑采用：流化床浸塑，一次性成膜法。又称涂塑钢管第一代防腐，内外聚乙烯。

内外喷涂工艺：采用静电吸附理论，通过钢管前处理，用喷枪进行喷涂聚乙烯或环氧树脂粉末。又称涂塑钢管第二代防腐，内外环氧复合钢管。

淋涂工艺：又称幕帘法，通过盛有粉末的筛子采用淋涂的方式，涂覆在加热后的钢管外壁上。如图所示：

此工艺可以生产外聚乙烯内环氧复合钢管。又称涂塑钢管第三代防腐。

熔结缠绕工艺：采用热熔结缠绕法，热熔胶和聚乙烯采用挤出机的形式缠绕在加热后的钢管上，发生反应形成三层结构，全称是熔结环氧/挤塑聚乙烯结构防护层。如图所示：

此工艺可以生产外三层结构聚乙烯内熔结环氧复合钢管。又称涂塑钢管第四代防腐。



执行标准

1）、产品标准

内防腐：《给水涂塑复合钢管》CJ/T120-2008

外防腐：《埋地钢质管道聚乙烯防腐层》GB/T23257-2009

GB/T5135.20-2010涂覆钢管标准

《建筑给水涂塑复合管管道工程技术规程》CECS125：2001

《生活饮用水输配水设备及防护材料的安全性评价标准》GB/T17219-1998

2）、工程标准

《建筑给水排水设计规范》GB50015-2003

《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002

性能指标

1、涂层附着力：聚乙烯涂塑层附着力≥30N/cm，环氧树脂涂层的附着力为1～3级。

2、弯曲性能：公称通径不大于50mm钢塑管进行弯曲，弯曲后不发生裂纹，钢与内外塑层之间不发生分层现象。

3、压扁性能：公称通径大于50mm，不超过600mm的钢塑管进行压扁，压扁后不发生裂纹，钢与内外塑层之间不发生分层现象。

4、卫生要求：输送生活饮用水、冷热水的钢塑管的内塑料层应符合GB/T17219的要求。

5、涂覆塑层针孔试验：用电火花检测仪，对提供试验的钢塑管的整个内外表面进行检查，检测时不应有电火花产生。

6、耐火性能试验：消防用钢塑管应能承受耐火性能试验15min，试验后应无泄漏和变形损坏。
